地震是人类社会面临的严重的自然灾害之一，本文在对传统的抗震技术的回顾的基础上，介绍了建筑隔震技术的原理、优点、设计方法在高烈度地震区的应用。

基础隔震层一般应设置在结构基层以下的部位，隔震层在罕遇地震下应保持稳定，且不出现不可恢复的变形。控制隔震结构的节点构造，保证隔震层在地震时有效发挥作用。

当然对于建筑的支撑部分，建筑橡胶支座这个位置应该加大检查力度，通过勘察检测，发现以下问题：橡胶支座出现橡胶老化、变质、梁体失去自由伸缩能力，橡胶板移位导致伸缩缝损坏；支座座板翘起断裂，混凝土压坏、剥离掉角等常见的病害。

固定支座的作用是将建筑结构固定在墩台上并传递竖向应力和水平力，允许建筑结构在沿着线路的竖直平面内自由地转动，但不能移动；活动支座除了能自由地转动外，还应允许在活、温度变化及混凝土收缩的作用下，梁端可纵向水平移动。

隔震支座检查合格后，放轴线和上层的墙柱边线，验收合格后支设上支墩模板，用15MM木胶合板支设上支墩和梁、板的模板，上支墩底模上表面标高比上连接板标高高10MM，模板与上连接板接缝处贴5MM厚10MM宽自粘性海绵条，下部用方木支撑，用木楔调整模板标高，准确后用钉子将木楔固定，且用短木条将作为支撑的方木相互连接成一个整体。梁、板下部支撑采用快拆支撑体系。后序施工同结构。

裂缝是指板式橡胶支座表面形成的龟裂裂纹.一般板式橡胶支座经一定使用年限后，均会出现表面的龟裂裂纹，但裂纹宽度及深度均不大。

隔震橡胶支座器橡胶支座它是由多层橡胶和钢板相互叠加而成，在施加竖向荷载时，由于橡胶受到钢板的约束，不会产生很大的横向变形，即具有很强的抗压能力；水平方向有很大的变形能力，在地震作用下，橡胶垫可以隔离水平方向的运动分量。

其中固定支座传递竖向力和水平力，上部结构在支座处能自由转动但不能水平移动；活动支座则只传递竖向力，上部结构在支座处既能自由转动又能水平移动。

（图一）HDR700高阻尼橡胶隔震支座生产厂家

为保证高速铁路大吨位球型支座的结构耐久性要求，研究中提出了以下几项措施：(改变传统球型支座的上座板与下座板直接接触以传递水平力的方式，在上下座板间加环状的转动套板，转动套与下支座的接触面为曲面，SF一1滑板和不锈钢板摩擦副设在转动套与上支座板之间。

δE+M=RCKTE/TEEE+RCKTE/TEEB根据下式计算：δE+M=NMAXTE/EA式中δE+M为支座竖向平均压缩变形；NMAX为支座的大设计范例弹模；E为橡胶支座的弹性模量，其值与支座的形状系数有关。

检测时经常出现抗压弹性模量和抗剪弹性模量各在正、负边缘，即抗压(或抗剪)偏正，在边界甚至超出合格范围，而抗剪(或抗压)偏负在边界甚至超出合格范围的情况，这只靠调整硬度是解决不了的，应在配方上针对不同形状系数的支座有所调整。

穿过隔震层的（给排水、电气和暖通）管线、配管，应采用柔性连接或其他有效措施适应隔震层的罕遇地震水平位移。

在设有橡胶支座的墩、台上，应预留更换支座所需要的位置，而且应注意在同一根大梁上横向避免设置两个或两个以上的支座，防止建筑支座受力不均。

1995年1月17日，日本神户大地震，该市的西部邮政大楼和松村研究所大楼等隔震房屋经受了地震的考验，房屋结构安全完好，仪器、设备、装修等丝毫无损。

对质量证明资料的要求：隔震支座及上下预埋件质量证明资料分栋号分型号归档。隔震橡胶支座及其配件出厂合格证，每套支座一套三份。焊接质量检验证明书（分强度和探伤两部分）由厂家分栋号分型号提供一套两份；钢板、螺栓套筒、预埋锚筋、高强螺栓、焊条的材质证明（出厂合格证及复试报告）按进场批一式两份。

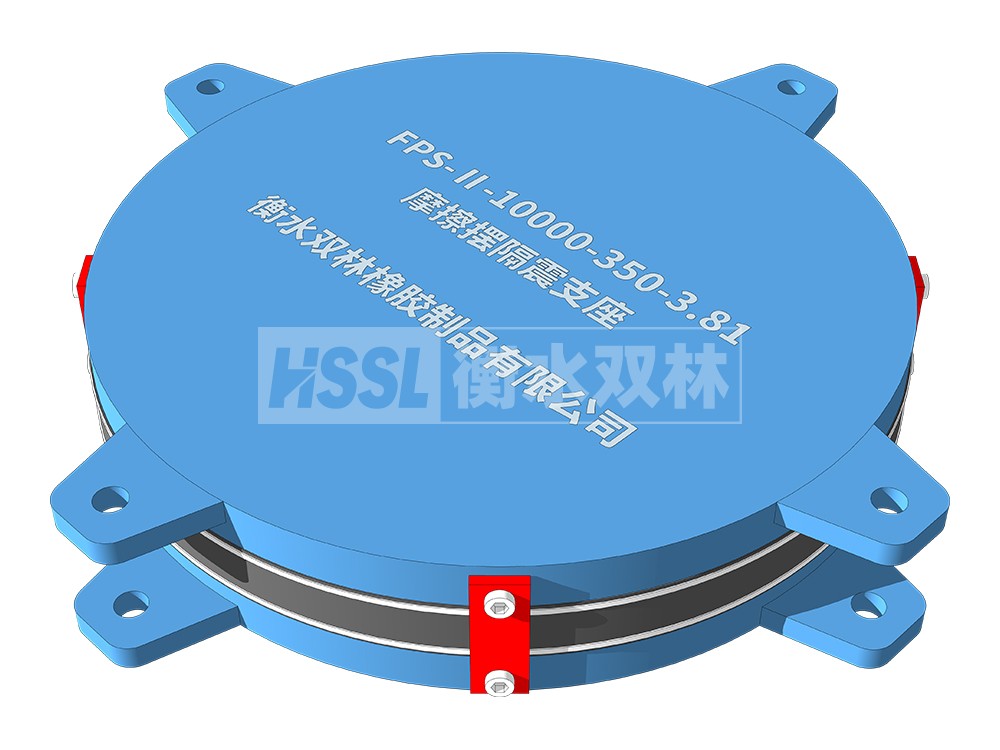

设计优势：原理简单，摩擦摆隔震建筑可简化为单摆模型，其摆动周期只取决于等效曲率半径，与建筑物重量无关；设计时无需考虑隔震层扭转变形，从隔震结构的剪重比可以直接估算出摩擦系数取值；选型简单，变形量和竖向承载力无耦合关系，确定摩擦系数和等效曲率半径后即可进行分析，支座选型仅与分析结果相关，无需根据选型结果重新计算。

（图二）LNR固定支座生产厂家

与盆式橡胶支座相比，球型支座具有使用寿命长、承载力大、转动灵活、可适应梁端大转角和大位移等优点而得到广泛应用，常用于大跨度斜拉桥、拱桥等。

盆式橡胶支座采用焊连连接方式：当施工单位在建筑上下部构造在施工中，将盆式橡胶支座安装位置应预埋比本系列支座顶、底板大的钢板，并有可靠锚固措施。

2.盆式橡胶支座与球型橡胶支座的区别大揭秘据衡媛橡胶厂的技术人员介绍：盆式橡胶支座与球型橡胶支座的主要区别在于:盆式橡胶支座通过钢盆中橡胶的转动来满足梁体转角的需要，由于橡胶的转动反力矩与橡胶直径、厚度和硬度有关，因此在支座转动时，随着支座转角的变化，支座的转动反力矩相应发生变化，而且支座橡胶厚度有一定限制，一般为橡胶直径的1/10-'1/15，因此盆式橡胶支座的设计转角一般为0.012RAD(40')；球型支座则通过球冠衬板与球面四氟板之间的滑动来满足支座转角的需要，因此只要支座克服了球冠衬板与球面四氟板之间的滑动摩擦系数，支座就可以发生转动，此时转角的大小与转动力矩无关，因此球型支座可适应各种转角的需要。

建筑支座的安装在支座安装之前应对支座的安装位置进行测量检验，支座安装平面应和支座的滑动平面或滚动平面平行，其平行度的偏差不宜超过2‰。

从产地来看，这种支座主要由位于河北省衡水的厂家生产。衡水地区有多家企业专门从事支座的生产和供应，这些企业提供定制化的服务，能够根据客户的需求提供不同规格的J4Q铅芯隔震橡胶支座。

破损：建筑盆式橡胶支座防水层分层施工过程中或全部建筑盆式橡胶支座施工完，末等建筑盆式橡胶支座固化就上人操作活动，或放置工具材料等，将建筑盆式橡胶支座碰坏、划伤。

GPZ(II)80GD：表示GPZ(II)系列盆式橡胶支座中设计承载力为80MN的固定的常温型盆式橡胶支座。

不同的平面形状适用于不同的建筑结构：正交桥用矩形支座；曲线桥、斜交桥及圆柱墩桥用圆形支座；斜交桥亦可用斜角（平行四边形）支座（它的锐角与梁的斜交角相同），但这种支座正在被圆形支座所代替。

（图三）LNR1200橡胶隔震支座

在地震等自然灾害发生时，建筑结构会产生振动，而摩擦摆支座中的摩擦材料就是利用这种振动作用的。当结构发生一定的位移时，支座底部的钢板就会受到应力，这时，摩擦材料就会通过擦蹭作用，产生摩擦力抵消这部分应力，从而达到减震的效果。

GPZ橡胶支座代号GPZXXXSX(DX、GD)(F)表示耐寒型，常温型不表示：SX表示支座类型：XXX用数字表示竖向承载力单位MN(兆牛，10的6次方）；GPZ支座名称：公路盆式支座橡胶支座适用温度范围：A.常温型支座：适用于-25℃---60℃；耐寒型支座：适用于-25℃---60℃，代号FGPZ的技术性能：A.支座竖向转角不小于40。

因为这些原因的存在使得落梁后板式橡胶支座产生压偏现象，另外因梁底钢板的弧形弯曲变形落梁后至使板式橡胶支座周边预先受力，使板式橡胶支座的波纹状凸凹现象更为明显。

这样的异常现象容易随着时间的增长，钢板锈蚀严重，导致支座受力不均或支座无法受力。这样就容易造成支座局部脱空，局部剪应变总过大，严重的甚至会造成支座胶层开裂，降低其使用寿命。这样可以延长橡胶支座的使用寿命。这一系列工序非常重要，它将影响混凝土的浇筑质量。这种类型的减(隔)震橡胶支座包括高阻尼性能的橡胶支座、普通橡胶支座和铅芯橡胶支座等。这种裂缝一般都要影响结构的安全，应进行必要的处理。

然后在支墩四个角部各焊一根短钢筋棍（与柱墩中附加的钢筋焊在一起），钢筋棍的顶标高为下预埋板的钢板下表面标高（见；与此同时，将梁底模支设完毕；——具体支模由施工方设计方案.橡胶支座安装下预埋板：利用塔吊将下预埋板吊至支墩上，然后利用葫芦吊（或人工）将埋板吊装到位，下预埋板标高和中心线位置调整准确后简单固定下预埋板；减震盆式橡胶支座不但保留了原盆式橡胶支座承载力大、转动灵活、建筑高度低等优点，而且在橡胶板上增加了一个其上表面设有一下消能板的钢衬板，并在单向活动支座中间钢板或固定支座盆塞的下表面设有一上消能板，又在支座钢盆上缘口的槽口内设有一橡胶阻尼圈。

对于需要将普通支座更换为四氟滑板支座的情况，应根据要更换的四氟滑板支座的型号、高度确定支座垫石改造后的顶面标高，以保证支座更换后桥面标高符合设计要求。

再次落梁，在重力作用下支座上下表面相互平行且同梁底，墩台顶面全部密贴；同时使两端的支座处于同一平面内，梁的纵向倾斜度应该加以控制，以支座不产生初始剪切变形为佳。

顶推及T型梁横移中的滑块.矩形、圆形四氟板式橡胶支座的应用非别与矩形、圆形普通板式橡胶支座相同三、板式橡胶支座的适用范围板式橡胶支座是公路中不型建筑中比较常用的产品，它分为普通板式橡胶支座、四氟板式橡胶支座。
